Воздухонагнетательные установки

Челябинский Компрессорный Завод принимает заказы на изготовление воздухонагнетательных установок в диапазоне производительности от 24,6 до 20340 м³/час. Указанное оборудование производится по техническому заданию заказчика.

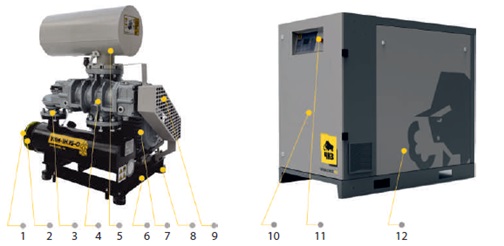

Конструкция:

1 - патрубок с компенсатором;

2 - обратный клапан;

3 - пуско-разгрузочный клапан;

4 - роторный блок;

5 - фильтр-глушитель;

6 - общая рама;

7 - асинхронный двигатель;

8 - демпферные опоры;

9 - ременная передача;

10 - шкаф электрооборудования;

11 - микропроцессорный блок управления;

12 - капот.

Через ременную передачу роторный блок приводится во вращение асинхронным электродвигателем. Забор воздуха идет из коллектора или через фильтр-глушитель. Для устранения передачи вибрации установка имеет демпферные опоры. Отверстие забора воздуха расположено в верхней части роторного блока. Отверстие для нагнетания воздуха находится в нижней части асинхронного двигателя. Воздух нагнетается через пуско-разгрузочный клапан и патрубок с компенсатором. Пуско-разгрузочный клапан защищает устройство от избыточного давления в момент пуска и работы. Обратный клапан предотвращает обратный ток воздуха в момент остановки и предотвращает обратное вращение роторов.

В комплект воздухонагнетательной установки входит шкаф электрооборудования, содержащий силовую компоненту и микропроцессорный пульт управления.

В капотном варианте исполнения шкаф размещен непосредственно в капоте. В случае бескапотного исполнения силовой шкаф изготавливается отдельно стоящим.

Диапазон технических характеристик

Система управления

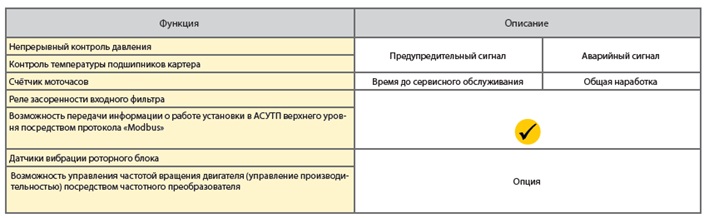

Для автоматического управления работой воздухонагнетательной установки конструкция снабжена микропроцессорным блоком управления «CMC Air Master Q2». В таблице показаны функции блока управления:

Электрооборудование

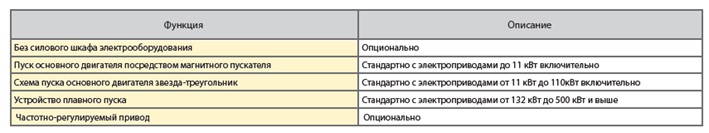

Силовая часть для запуска основного двигателя, питания датчиков и дополнительного оборудования располагается в силовом шкафе. Варианты шкафа силового оборудования представлены в таблице:

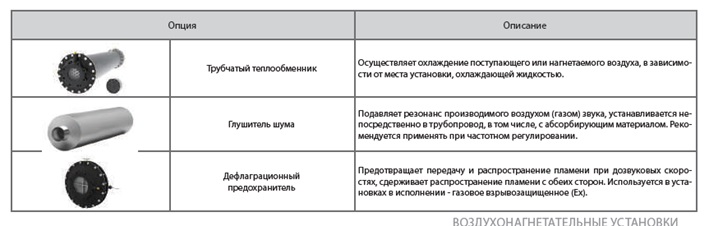

Дополнительное оборудование
